DMD单机脉喷袋式除尘器

一、概述:
DMD型单机脉喷袋式除尘器是我公司在MC 型单机脉喷袋除尘器的基础上，结合实践，而研制开发的一种高效节能型除尘器。该设备设计合理，博采国内外单机袋除尘技术之精华，采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行可靠等优点。DMD系列袋式除尘器广泛适用于矿山、冶金、机械制造、化工、水泥建材等各种工业粉尘的除尘净化。
二、结构与工作原理
1、结构:
本系列除尘器共有六个规格，每种规格又可分为标准带灰斗式A型和敞开法兰式（无灰斗）B型两种。DMD单机系列壳体采用全钢结构，具有耐高温，耐腐蚀，气密性好等优点。它由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成。
2、工作原理:
含尘气体由灰斗进风口进入除尘器，通过下灰斗进入过滤室，较粗颗粒直接落入灰斗，滤袋过滤后的净空气进入净气室，由风机排入大气。随着过滤时间的增加，附着在滤袋上的粉尘越来越多，滤袋阻力增加，致使处理风量逐渐减少，影响设备正常运行。本系列采用不间断定时循环清灰。清灰时有脉冲控制仪发出信号顺序开启各脉冲阀，分气包内的压缩空气瞬间经脉冲阀至喷吹管进入滤袋，滤袋瞬间急剧膨胀，使滤袋表面的粉尘层脱落，滤袋阻力得到复原。清下的粉尘落入灰斗，经排灰阀排出。全部滤袋喷吹清灰结束后，除尘器恢复正常工作。
本除尘设备采用下进风、外滤式，清灰方式为脉喷清灰。

三、型号说明

   DMD系列单机脉喷袋式收尘器共两种型号六种规格，分别为32、48、64、80、96、112具体表示如下（现以32型为例）：

 例：DMD-32

第一个 “M”表示：脉喷      第二个“D”表示：袋式单机

“32”表示：滤袋数量

四、主要技术参数

型号 性能		DMD-32	DMD-48	DMD-64	DMD-80	DMD-96	DMD-112
处理风量（m3·h）		1000-1500	1620-2100	2150-2900	3200-4000	3900-5200	4500-6000
过滤面积（m2）		24	36	48	60	72	84
过滤风速（m/min）		0.8.0-1.0
滤袋数量（条）		32	48	64	80	96	112
入口气体温度（℃）		≤120
设备阻力（Pa）		≤1200
入口粉尘浓度（g/m3）		＜200
出口粉尘浓度（mg/m3）		≤50
清灰用气源压力（MPa）		0.4～0.6
清灰用空气耗量（m3/min）		0.10	0.14	0.20	0.24	0.29	0.34
承受负压（Pa）		5000
脉冲阀数量（个）		4	6	8	10	12	14
风机用电机功率（KW）		1.5	3.0	3.0	5.5	5.5	7.5
重量（Kg）	A型	1350	1620	1850	2360	2800	3200
	B型	1220	1470	1670	2150	2540	2880

五、技术指标

滤袋：使用寿命3年以上

袋笼：使用寿命10年以上

脉冲阀：使用寿命100万次以上

本体：使用寿命30年以上

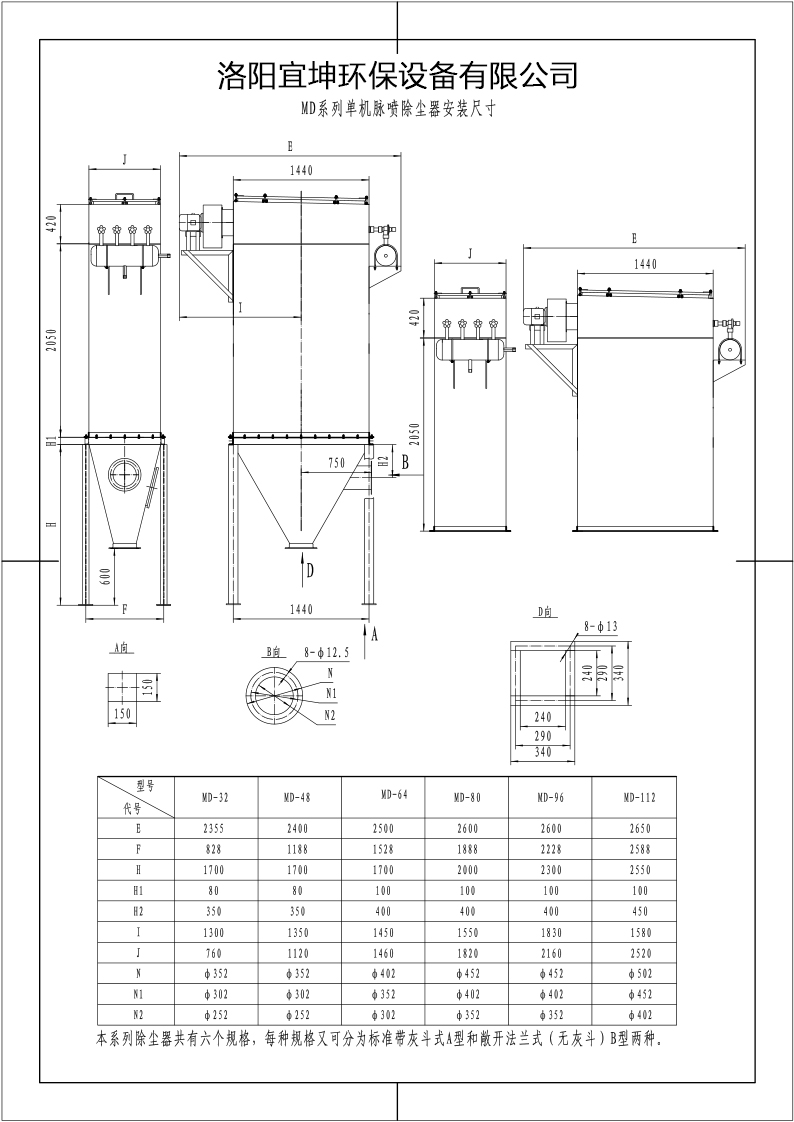

六、外形图及外形尺寸
